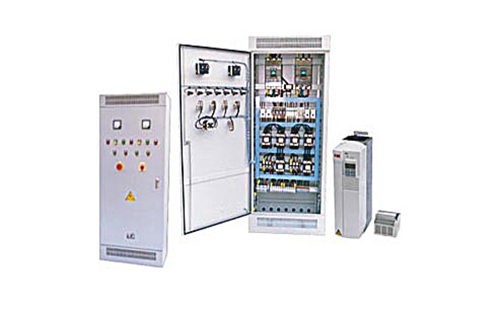

水泵控制柜的操作簡介

水泵控制柜具有過載、短路、缺相保護以及泵體漏水，電機超溫及漏電等多種保護功能及齊全的狀態顯示，并具備單泵及多泵控制工作模式，多種主備泵切換方式及各類起動方式。可廣泛適用于工農業生產及各類建筑的給水、排水、消防、噴淋管網增壓以及暖通空調冷熱水循環等多種場合的水泵自動控制。

典型應用：恒壓供水、消防、噴淋、給排水、港口機械、機床、鍋爐、造紙機械、食品機械等。

控制類型

1、液位控制：該控制柜配高性能Key浮球開關，根據液位的高、低變化，自動控制給排水泵的開、停。

2、壓力控制：外接電接點壓力表或壓力控制器，可根據管網壓力的變化自動開泵、關泵，本型大量應用于生活給水及消防增壓系統。

3、溫度控制：外接溫度控制器，根據設定的溫度范圍開泵或關泵，應用于恒溫、熱交換系統等需溫度控制的場合。

4、時間控制：機箱面板設有時間設定按扭和顯示器，用戶可根據定時需要控制水泵的開啟和關閉，適用于各種定時或有規律的間歇式工作方式的控制。

特點分析

1、 啟動方式

水泵控制柜啟動方式分為：全壓啟動、星三角降壓啟動、自耦降壓啟動、軟啟動及變頻啟動等。使用時應該根據供電條件等因素選擇適當?shù)膯臃绞健?/p>

2、 主要回路

水泵控制柜主要回路由隔離電路、短路保護、過載（后備）保護電路、啟停（變速）控制電器、熱繼電器及配電線電纜等組成，形成對水泵電機保護。按需設各類監控信號。
