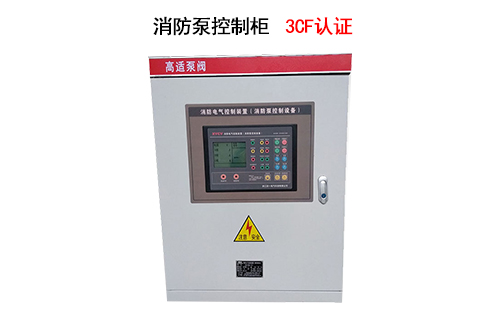

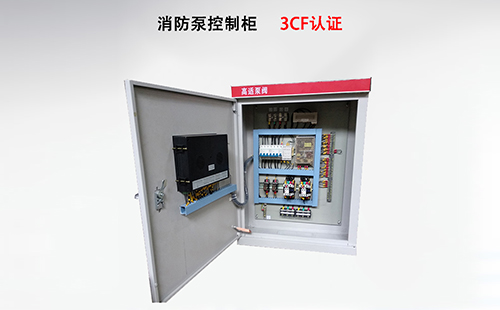

LX-XFKZ型消防柜

感謝您選用本公司的LX-XFKZ型消防電氣控制裝置（消防泵控制設備）產品！

主要用途及適用范圍：

LX-XFKZ型消防電氣控制裝置（消防泵控制設備）產品（以下簡稱設備）用于對建筑消防泵的控制，具有控制受控設備執行預定動作，接受受控設備的反饋信號、監視受控設備的運行狀態、與上級監控設備進行信息通信，向人員發出聲光提示信息功能。

使用環境和工作條件需要滿足以下要求：

1. 設備應安裝在環境溫度-10～50oC的場所。

2. 設備應安裝在環境濕度≤90%的場所。

3. 設備應安裝在海拔高度≤2000m的場所。

4. 設備應安裝在無強電磁干擾設備（焊機、高頻信號發生設備等）的場所。

5. 設備應安裝在無爆炸性粉塵、無腐蝕性氣體的場所。

6. 設備箱體散熱孔與周圍物體保持≥0.2m。

7. 設備箱體正面與墻體（或其他箱體）的距離合適，應能滿足柜門自由開啟90o的距離。

8.設備箱體應正向垂直安裝在指定的地面上，箱體四周的傾斜度≤10o。

9. 設備箱體內的底部四個安裝孔，應固定在M10的地腳螺栓上或地腳膨脹螺栓上。

10.按本設備的電氣控制原理圖，連接三相交流380V電源進線；本設備連接水泵電機的進線；再連接供水設備設備的控制線；檢查無誤后，才能開機運行。具體操作見本說明書“七、使用、操作”。

針對該設備編制的本手冊為用戶提供安裝配線、參數設定、日常維護、故障診斷和排除方法等內容。在安裝、設置、運行和維護本設備之前，請務必認真閱讀本產品使用手冊，熟悉有關知識、注意事項，確保正確使用充分發揮本產品的優良性能。

消防電氣控制裝置一般由主電路、控制電路、操作和指示部分等基本單元組成。消防電氣控制裝置的主電路為控制裝置供電。控制電路對受控設備進行控制，接收受控設備的反饋信號。操作和指示部分指示消防電氣控制的狀態、接收操作人員的操作、設置指令。

消防電氣控制裝置的工作原理如下：消防電氣控制裝置接收到現場手動控制信號或消防聯動控制器的聯動控制信號后，將此信號進行處理、轉換，形成下一級控制信號并將該信號向受控設備發送；同時控制主電路接通或斷開受控設備的電源，從而完成控制受控設備啟動/停止的功能。此外，消防電氣控制裝置還能將受控設備的工作狀態信息向上一級消防聯動控制設備傳送，發出顯示控制裝置和受控設備狀態的指示信號，如：電源信號、控制裝置的手動/自動工作狀態信號、延時信號、受控設備的狀態信號等，從而完成信息傳送和指示功能。
