PWF耐腐蝕污水泵-潛水排污泵

PWF耐腐蝕污水泵-潛水排污泵產品概述

PWF型耐腐蝕污水泵可輸送溫度低于80℃帶有酸性、堿性或其它腐蝕性的污水，廣泛適用于化工、石油、輕工、食品、制藥等行業。其性能范圍：流量Q為10~125m/h：揚程H為10~18m，過流部件的材料有采用ZG1Cr18Ni9和HT200兩種。

PWF耐腐蝕污水泵-潛水排污泵產品特點

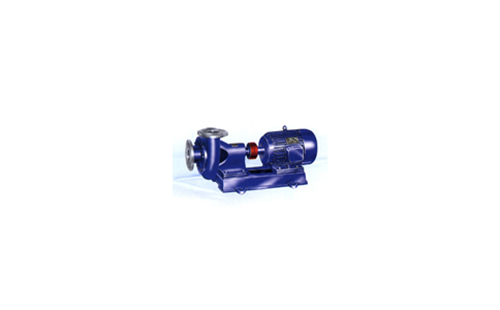

PWF型泵是單級、單吸、懸臂式耐腐蝕的離心污水泵。泵吸入口為軸向水平方向，泵吸出口可根據需要裝成水平或垂直方向。

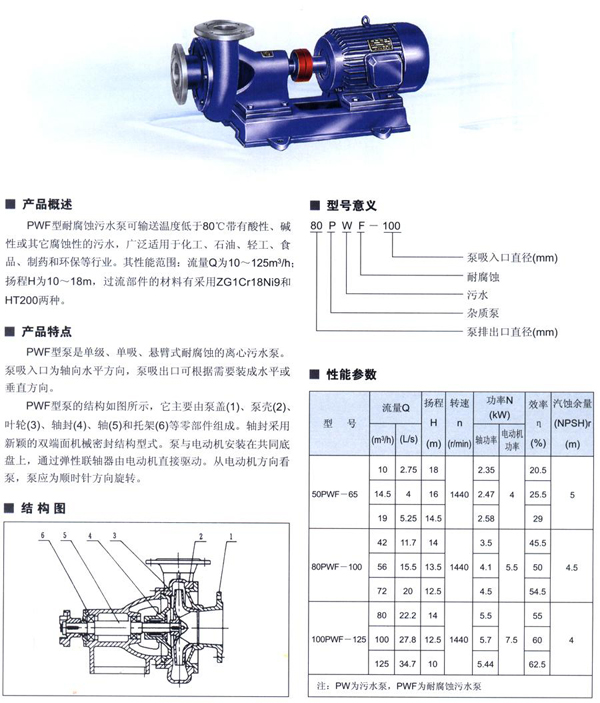

PWF型泵的結構如圖所示， 它主要由泵蓋(1) 、泵殼(2) 、葉輪(3)、軸封(4)、軸(5)和托架(6)等零部件組成。軸封采用新穎的雙端面機械密封結構型式。泵與電動機安裝在共同底盤上，通過彈性聯軸器由電動機直接驅動。從電動機方向看泵，泵應為順時針方向旋轉。

潛水排污泵安裝結構示意圖
